[DOCOD] GQA 시리즈
[GQA032ESHB01 기어 펌프 ]
![[DOCOD] GQA032ESHB01 기어 펌프](https://cdn.imweb.me/upload/S20230222eba237754dd0e/3668a35b807ec.jpg)
개요

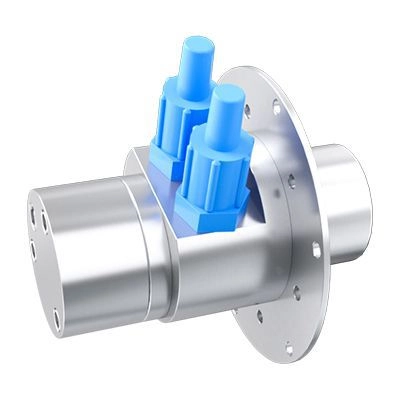

GQA 시리즈 소형 자석 기어 펌프는 자석 커플링 전송 기술을 활용합니다.
PEEK 기어와 SUS316L 샤프트를 사용하여 기존 기계식 씰의 누출 문제를 방지합니다.
부식성이 매우 강한 매체에도 견딜 수 있고, 펌프의 수명을 연장하며, 시스템의 장기간 연속 작동 요구 사항을 충족하며, 코딩 장비, 실험실 기기 등에 적합합니다.
1. 맥동 없이 안정적인 유량을 유지하여 기어를 통해 지속적이고, 정확한 시간에 맞춰 계량된 유체를 공급합니다.
2. SUS316L 펌프 본체, PEEK 기어, 고온 및 부식에 강하며 다양한 복잡한 작업 조건에 적응 가능합니다.
3. 누출 없는 작동: 마그네틱 드라이브와 정적 밀봉 설계는 기존의 기계식 밀봉을 대체하여 누출 없는 작동을 구현합니다.
4. 소형 구조와 컴팩트한 크기를 갖추고 있어 설치가 용이하며 다양한 소형 설계 장비에 적합합니다.
1. 화학물질 계량 분야. 액체 배합 및 첨가에 사용됩니다.
2. 충전 장비. 정확한 양의 액체를 이송하는 데 사용됩니다.
3. 액체 냉각 장비. 액체 냉각 시스템에서 냉각제를 이송하는 데 사용됩니다.
4. 잉크젯 인쇄 산업. 잉크젯 프린터의 잉크 공급 시스템 및 프린트 헤드 모듈에 사용됩니다.
Spec | Data |
| 제품 모델 | GQA032ESHB01 |
| 명목 변위 | 0.32mL/rev |
| 최대 유량 | 1.4 L/min (매질로 물 사용) |
| 점도 범위 | 0.5~1500 CP |
| 권장 RPM | 1500rpm |
| 작동 속도 | 500-4500rpm |
| 가변적인 최종 압력 | 0.05-1.2MPa (공장 기본 설정값 0.7MPa) |
| Life time | 20000시간 (매체로 물을 사용) |
| 정격 전압 | 24VDC |
| 정격 출력 | 40와트 |
| 샤프트 재질 | 스테인리스 스틸 |
| 펌프 본체 재질 | SUS316L |
| 씰링재질 | PTFE(가스켓), EPDM(O링) |
| 입구 및 출구 연결 나사산 사양 | 표준 구성 G1/8-28 (맞춤 설정 가능) |
| 드라이버 적응 | 브러시리스 DC 모터, 스테퍼 모터, 서보 모터 |
| 모터 하우징 | 알루미늄 합금 |
| 절연 등급 | B |
| 내열성 | -40 - 105℃ |
곡선 데이터
매체: 물; 호스: 내경 4mm
![[DOCOD] GQA032ESHB01 기어 펌프](https://cdn.imweb.me/upload/S20230222eba237754dd0e/d3a783e9dfba7.png)
![[DOCOD] GQA032ESHB01 기어 펌프](https://cdn.imweb.me/upload/S20230222eba237754dd0e/27ad963750028.png)
![[DOCOD] GQA032ESHB01 기어 펌프](https://cdn.imweb.me/upload/S20230222eba237754dd0e/9ea49130ca783.png)
참고: 유체 성능 곡선은 샘플의 측정 데이터를 기반으로 하며 선택 참고용으로만 제공됩니다. 실제 작동 조건과 실험 조건의 차이로 인해 관련 매개변수가 변경될 수 있습니다.
제품 크기
![[DOCOD] GQA032ESHB01 기어 펌프](https://cdn.imweb.me/upload/S20230222eba237754dd0e/2bdd414db2727.png)
모바일 환경에서는 표를 좌·우로 스크롤해주세요.
